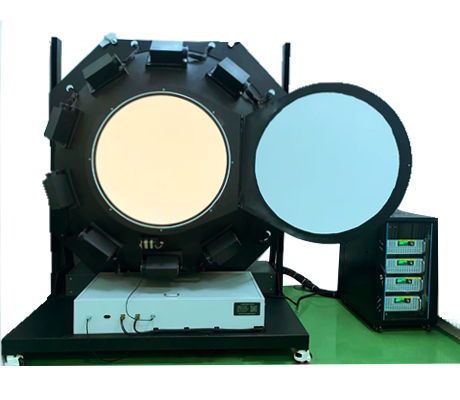

4米直径空间相机光谱辐射定标系统
光谱辐射定标系统用于空间光学相机进行光谱与辐射响应性能的测试与定标，该系统的作用是为空间光学相机的定标提供连续可调和已知的光谱与辐射量值。 光谱辐射定标系统包括辐射定标系统与光谱定标系统。 通过辐射定标，可以建立空间光学相机输出灰度（DN）值与入射辐射亮度的转换关系以及对其它相机的辐射响应性能测试与校准；通过光谱定标后，可以确定相机的光谱波段响应特性。
辐射定标系统的测试/定标项目
序号 | 项目 |
1 | 饱和曝光量 |
2 | 暗噪声 |
3 | 波段积分辐射亮度响应度 |
4 | 辐射亮度响应范围 |
5 | 动态范围 |
6 | 线性度与线性响应区域 |
7 | 响应度非均匀性 |
8 | 响应度非均匀性校正系数 |
9 | 偏置（暗信号） |
10 | 典型条件下信噪比 |
11 | 噪声等效辐射亮度/反射比 |
12 | 积分时间响应性能 |
-
01/用户一键式辐射亮度/照度的控制应用技术
-
02/辐射亮度/照度精细调节控制与定标技术
-
03/高动态范围辐射亮度/照度调节能力
-
04/内置光源色温调谐与蓝绿谱段辐射增强措施
-
05/内置光源对称分布确保任意辐射亮度点下均匀性控制
-
06/非线性辐射亮度点定标技术
-
07/低至fA级的光功率监视探测技术
-
08/多点辐射亮度/照度值的提供
-
09/可溯源国家光谱辐射标准
项目 | 参数 | |
积分球内径（mm） | 4000 | |
积分球有效开口直径（mm） | 1000（可定制） | |
面均匀性 | 优于2% | |
辐射亮度角度分布非均匀性 | ≤2%（@±25°） | |
积分球光源不稳定度（/hr） | ≤0.4% | |
绝对辐射亮度定标不确定度 | 优于5%@SNR³50 | |
辐射分辨率（W/m2-sr） | 0.01 | |
积分球光源动态范围 | ≥10000 | |
最高波段积分辐射亮度（W/m2-sr） | ≥230 (波段400nm~1080nm)： (波段400nm~1080nm) | |
最低段积分辐射亮度（W/m2-sr） | £ 0.02(波段400nm~1080nm) | |
积分球光源光谱范围（nm） | 350-2500 | |
内置光源色温（K） | 3000K~5000K 可调 | |
光源有效使用时间（hr） | ≥1000 | |
积分球涂层材料 | PTFE喷涂工艺 | |
冷却方式 | 风冷 | |
光谱检测器 | 检测波段（nm） | 400-1080 |
谱分辨率（nm） | 3 | |
杂光系数 | 0.05% | |
光电探测器辐射监测 | 有效检测范围 | 1010 |
输入噪声电流（pA） | 优于0.3 | |
零点漂移 （pA/hr） | 优于0.3 | |
辐射亮度定标点数 | ≥100 | |
软件功能 | 软件环境Windows | |
提供可供调用动态库或本机操作软件 | ||
定标试验全过程的文档记录与保存 | ||
辐射亮度自动控制 | ||
光谱辐射亮度动态数据实时记录与显示 | ||
波段积分辐射亮度实时记录与显示 | ||
光源损坏开机诊断 | ||
