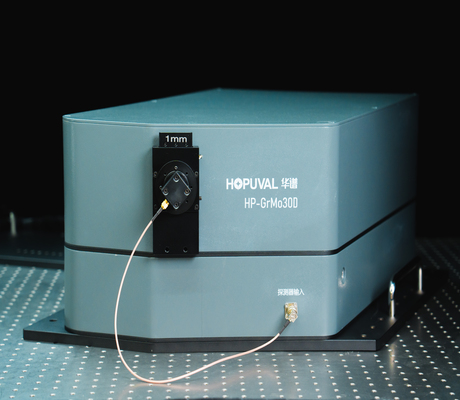

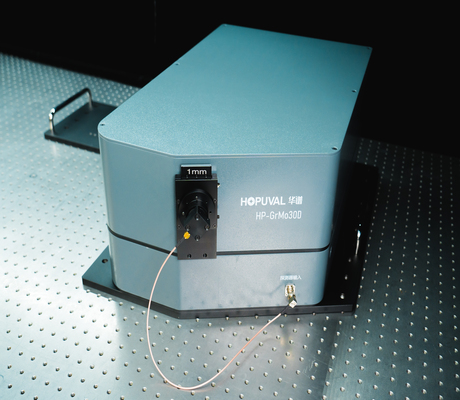

300双单色仪
性能优越，设计灵活
扫描式单色仪是一种将入射复合光转变成单色光输出的仪器，是物质的光谱分析和测试的核心仪器。是公司自主研制的光栅扫描式单色仪，主要特点是低杂光、宽光谱范围、 扫描速度快以及波长重复性、准确度、波长分辨率高和输出光谱辐射功率强等特点。
主要特点
-
01/闭环光谱扫描控制的创新技术
-
02/低至10-5的杂光控制创新技术
-
03/波长精准定标精度优于0.1nm 的专利技术
-
04/精细机械传动方案，波长扫描分辨率达到0.002nm/step
-
05/提供动态链接库DLL便于二次开发
-

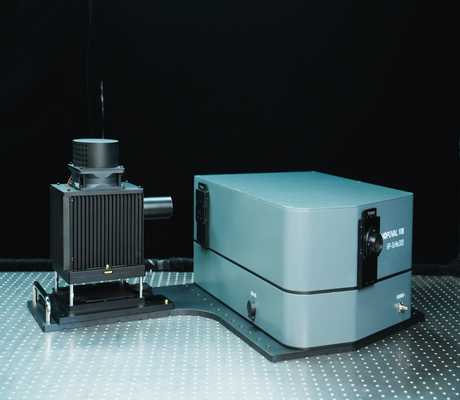

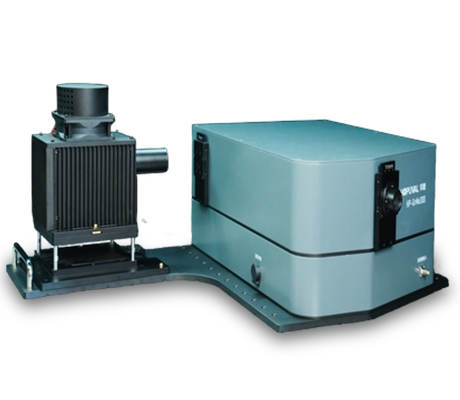

06/基于三透镜光路的光源室高能输出与噪声低至10-12A的弱信号检测系统
技术参数
项目 | 参数 |
焦距(mm) | 300 |
光栅数 | 3光栅双单色仪 |
光栅面积(mm) | 50×50/64×64 |
光栅刻线数(G/mm) | 1200/600/300 |
可根据客户要求配置 | |
F/# | 4.24/3.31 |
光谱范围(nm) | 250～2500 |
光谱扫描分辨率(nm) | 0.004 |
线色散倒数(nm/mm) | 2.66@1200G/mm |
波长准确度(nm) | 0.05@1200G/mm |
波长重复性(nm) | 0.08@λ=546.1nm |
扫描速度 | 30s/360° |
杂散光系数 | 2×10-6 |
焦面尺寸(W×H)(mm) | 23.3×14 |
标配狭缝宽度(mm) | 0.05,0.1,0.5,1,2 |
狭缝高度(mm) | 8～12(可根据用户要求定制) |
通讯接口 | 标配USB3.0,可选RS-232/485 |
外形尺寸(L×W×H)(mm) | 412×317×258 |
重量(KG) | 20 |
峰值功耗(W) | 150 |
实测曲线

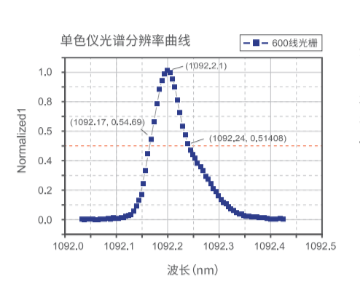

F=300mm 分辨率
测量条件：
1、狭缝宽度0.01mm;
2、光栅分辨率600G/mm;
3、波长扫描间隔0.005nm;
4、光电探头采用滨松S5971 硅探测器和HP-A24p高灵敏度电流放大器。
测量条件：
1、狭缝宽度0.01mm;
2、光栅分辨率600G/mm;
3、波长扫描间隔0.005nm;
4、光电探头采用滨松S5971 硅探测器和HP-A24p高灵敏度电流放大器。
波长重复性

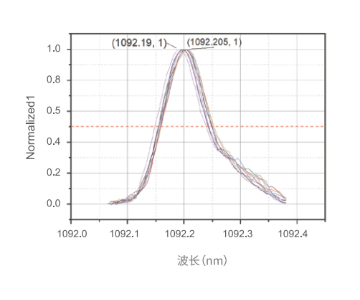

546.1nm 二级光谱扫描曲线：
采用HP-GrMo30(f=300mm) 单色仪进行正-反方向重复5次扫描得到的不重复性曲线。由图可以看出，5次扫描曲线的中心波长最大偏差0.015nm。
546.1nm 二级光谱扫描曲线：
采用HP-GrMo30(f=300mm) 单色仪进行正-反方向重复5次扫描得到的不重复性曲线。由图可以看出，5次扫描曲线的中心波长最大偏差0.015nm。

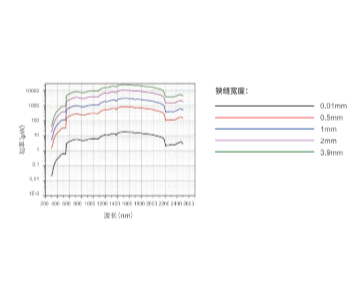

各狭缝宽度光谱功率
应用领域
空间遥感
食药环侦
生物医药
